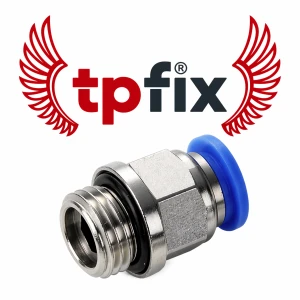

Do czego służy złączka pneumatyczna TPC?

Seria TPC łączy:

przewód pneumatyczny → element z gwintem wewnętrznym

Złączki stosuje się między innymi przy podłączaniu przewodów do:

• siłowników pneumatycznych,
• zaworów,
• rozdzielaczy,
• wysp zaworowych,
• filtroreduktorów,
• regulatorów,
• kolektorów,
• elementów automatyki,
• innych urządzeń pneumatycznych.

Prosta konstrukcja sprawdza się szczególnie wtedy, gdy przewód może wychodzić z urządzenia w osi przyłącza.

Jak działa połączenie Push-In?

Przewód nie wymaga zakładania dodatkowej nakrętki lub tulejki.

Wystarczy:

1. równo przyciąć przewód,
2. wsunąć go do przyłącza Push-In,
3. doprowadzić do pełnego osadzenia,
4. sprawdzić zamocowanie.

Mechanizm zaciskowy utrzymuje przewód, natomiast uszczelnienie współpracuje z jego zewnętrzną powierzchnią.

Jak dobrać złączkę TPC?

Przy wyborze trzeba sprawdzić dwa niezależne parametry:

1. Średnicę zewnętrzną przewodu

Na przykład:

8 mm

2. Gwint urządzenia

Na przykład:

G1/4

W takim przypadku należy wybrać odpowiedni wariant:

TPC8-G02 – przewód 8 mm / gwint G1/4

Nie wystarczy znać tylko średnicy przewodu.

Oznaczenia gwintów w serii TPC

W symbolice TPFIX stosowane są między innymi oznaczenia:

• M5 – gwint metryczny M5
• G01 – G1/8
• G02 – G1/4
• G03 – G3/8
• G04 – G1/2

Przykładowo:

TPC6-G02

oznacza prostą złączkę Push-In:

przewód 6 mm + gwint zewnętrzny G1/4.

Co oznacza gwint G?

Gwinty oznaczone literą G są walcowymi gwintami rurowymi BSPP, powszechnie stosowanymi w pneumatyce.

Popularne rozmiary to:

• G1/8,
• G1/4,
• G3/8,
• G1/2.

Oznaczenie nie odpowiada bezpośrednio średnicy zewnętrznej mierzonej suwmiarką.

Dlatego rozmiaru gwintu nie należy dobierać wyłącznie na podstawie pomiaru „w milimetrach”.

M5 czy G1/8?

M5 oraz G1/8 to dwa różne standardy gwintu.

M5 spotykany jest często w:

• niewielkich zaworach,
• kompaktowych siłownikach,
• elementach automatyki.

G1/8 występuje w większej liczbie standardowych komponentów pneumatycznych.

Nie są to gwinty zamienne.

Dostępne średnice przewodów

TPC 4 mm

W aktualnej ofercie znajdują się warianty 4 mm między innymi z:

• M5,
• G1/8,
• G1/4.

TPC 6 mm

Seria 6 mm obejmuje szeroki wybór przyłączy od M5 po większe gwinty rurowe.

TPC 8 mm

Dostępne są warianty z popularnymi gwintami rurowymi stosowanymi w pneumatyce.

TPC 10 mm

Przeznaczone do instalacji wykorzystujących przewód o średnicy zewnętrznej 10 mm.

TPC 12 mm

Aktualna oferta obejmuje między innymi gwinty G1/8, G1/4, G3/8 i G1/2.

TPC 16 mm

Największa średnica przewodu dostępna obecnie w serii TPC na TPFix.

Z czego wykonane są złączki TPC?

Aktualne karty produktów TPFIX dla serii TPC podają między innymi:

• korpus z mosiądzu niklowanego,
• pierścień zaciskowy ze stali nierdzewnej,
• pierścień zwalniający z tworzywa POM,
• uszczelnienie NBR.

Takie wykonanie jest przeznaczone do typowych zastosowań przemysłowych w instalacjach pneumatycznych.

Jakie przewody stosować?

Złączkę należy dopasować przede wszystkim do średnicy zewnętrznej przewodu.

W pneumatyce z systemami Push-In stosuje się między innymi odpowiednio dobrane przewody:

• PU,
• PA,
• PE.

Przewód musi mieć właściwe parametry wymiarowe, ciśnieniowe i temperaturowe dla konkretnej instalacji.

Parametry pracy

Aktualne karty produktów TPC wskazują zastosowanie przede wszystkim ze:

sprężonym powietrzem.

Ponieważ w kartach poszczególnych wariantów mogą występować różnice dotyczące dopuszczalnego ciśnienia i parametrów roboczych, nie należy przyjmować jednej maksymalnej wartości dla całej kategorii.

Przy projektowaniu instalacji należy sprawdzić dane konkretnego symbolu TPC oraz parametry:

• przewodu,
• urządzenia,
• pozostałych złączek,
• zaworów.

TPC czy TPU?

To dwie różne konstrukcje.

TPU

Łączy:

przewód → przewód

TPC

Łączy:

przewód → gwint wewnętrzny urządzenia

Jeżeli chcesz jedynie połączyć dwa przewody, wybierz TPU.

Jeżeli przewód ma zostać podłączony do siłownika, zaworu lub innego gwintowanego elementu, potrzebna jest seria TPC lub TPL.

TPC czy TPL?

Obie serie mają gwint zewnętrzny, ale różnią się geometrią.

TPC

Złączka prosta.

Przewód wychodzi w osi gwintu.

TPL

Złączka kątowa 90°.

Przewód wychodzi pod kątem do osi gwintu.

TPL jest szczególnie praktyczna tam, gdzie za urządzeniem brakuje miejsca na proste prowadzenie przewodu.

Kiedy wybrać złączkę prostą TPC?

TPC warto zastosować, gdy:

• przewód może być prowadzony prosto,
• przed przyłączem jest wystarczająco dużo miejsca,
• chcemy uzyskać możliwie prostą geometrię instalacji,
• nie jest potrzebna zmiana kierunku bezpośrednio przy urządzeniu.

Jak prawidłowo przygotować przewód?

Końcówkę należy przyciąć:

• prostopadle,
• bez spłaszczenia,
• bez zadziorów,
• bez głębokich rys.

Uszkodzona zewnętrzna powierzchnia przewodu może utrudnić uzyskanie szczelnego połączenia.

Jak zamontować złączkę TPC?

1. Sprawdź gwint

Upewnij się, że gwint złączki odpowiada przyłączu urządzenia.

2. Zamontuj część gwintowaną

Złączkę należy zamontować zgodnie z wymaganiami danego przyłącza i zastosowanym sposobem uszczelnienia gwintu.

3. Przygotuj przewód

Wykonaj równe cięcie.

4. Wsuń przewód

Umieść go w przyłączu Push-In aż do pełnego osadzenia.

5. Sprawdź zamocowanie

Lekko pociągnij przewód.

6. Uruchom instalację

Po doprowadzeniu powietrza skontroluj szczelność obu stron połączenia.

Czy gwint trzeba uszczelnić?

Sposób uszczelnienia zależy od:

• konstrukcji konkretnej złączki,
• rodzaju gwintu,
• gniazda urządzenia,
• zastosowanego systemu uszczelnienia.

W zależności od połączenia stosuje się między innymi odpowiedni materiał uszczelniający do gwintów.

Nie należy nakładać nadmiernej ilości uszczelniacza, ponieważ jego fragmenty nie powinny przedostawać się do wnętrza instalacji.

Jak odłączyć przewód?

Przed demontażem:

odetnij zasilanie i odpowietrz instalację.

Następnie:

1. wciśnij pierścień zwalniający,
2. przytrzymaj go,
3. wysuń przewód.

Nie należy wyciągać przewodu siłą ani rozłączać złączki Push-In pod ciśnieniem.

Najczęstsze błędy przy wyborze TPC

Dobra średnica przewodu, ale zły gwint

To jeden z najczęstszych błędów.

Oba parametry muszą być prawidłowe.

Mylenie G1/4 z G1/8

Gwinty wyglądają podobnie, ale mają inne wymiary.

Dobór według średnicy wewnętrznej przewodu

Push-In dobiera się do średnicy zewnętrznej.

Wymuszanie niewłaściwego gwintu

Nie należy dokręcać na siłę złączki, która nie pasuje do przyłącza.

Zbyt ciasne zagięcie przewodu

Jeśli przewód musi natychmiast zmienić kierunek, warto zamiast TPC zastosować TPL.

TPC do siłowników pneumatycznych

Seria TPC może być stosowana przy siłownikach posiadających odpowiedni gwint wewnętrzny.

Przy wyborze należy sprawdzić:

• średnicę przewodu,
• rozmiar gwintu siłownika,
• wymagany przepływ,
• ilość miejsca przed przyłączem.

Jeżeli przestrzeń jest ograniczona, często wygodniejsza będzie złączka kątowa TPL.

TPC do rozdzielaczy i zaworów

Złączki proste sprawdzają się również przy:

• rozdzielaczach,
• zaworach,
• kolektorach,
• elementach sterujących.

Pozwalają szybko podłączyć przewód bez stosowania dodatkowych końcówek zaciskowych.

Jak szybko dobrać złączkę TPC?

Najpierw ustal:

średnicę zewnętrzną przewodu

a następnie:

gwint wewnętrzny urządzenia.

Przykłady:

4 mm + M5 → TPC4-M5

6 mm + G1/4 → TPC6-G02

8 mm + G3/8 → TPC8-G03

10 mm + G1/2 → TPC10-G04

12 mm + G1/4 → TPC12-G02

Złączki TPC w sklepie TPFix

Aktualna kategoria obejmuje 22 dostępne warianty, co pozwala dobrać złączkę do wielu popularnych kombinacji przewodu i gwintu stosowanych w pneumatyce.

Seria obejmuje średnice przewodów od 4 do 16 mm i gwinty od M5 do G1/2.

Najczęściej zadawane pytania

Do czego służy TPC?

Do podłączenia przewodu pneumatycznego do elementu posiadającego gwint wewnętrzny.

Jaka złączka do przewodu 6 mm i gwintu G1/4?

TPC6-G02.

Co oznacza G02?

W symbolice tej serii oznacza G1/4.

Czy TPC ma gwint zewnętrzny?

Tak.

Czy TPC łączy dwa przewody?

Nie. Do połączenia dwóch przewodów służą inne serie, np. TPU.

Czym TPC różni się od TPL?

TPC jest prosta, natomiast TPL jest kątowa 90°.

Jak dobrać rozmiar Push-In?

Według średnicy zewnętrznej przewodu.

Jakie gwinty są dostępne?

W aktualnej ofercie występują M5 oraz popularne gwinty G od G1/8 do G1/2.
