Opis

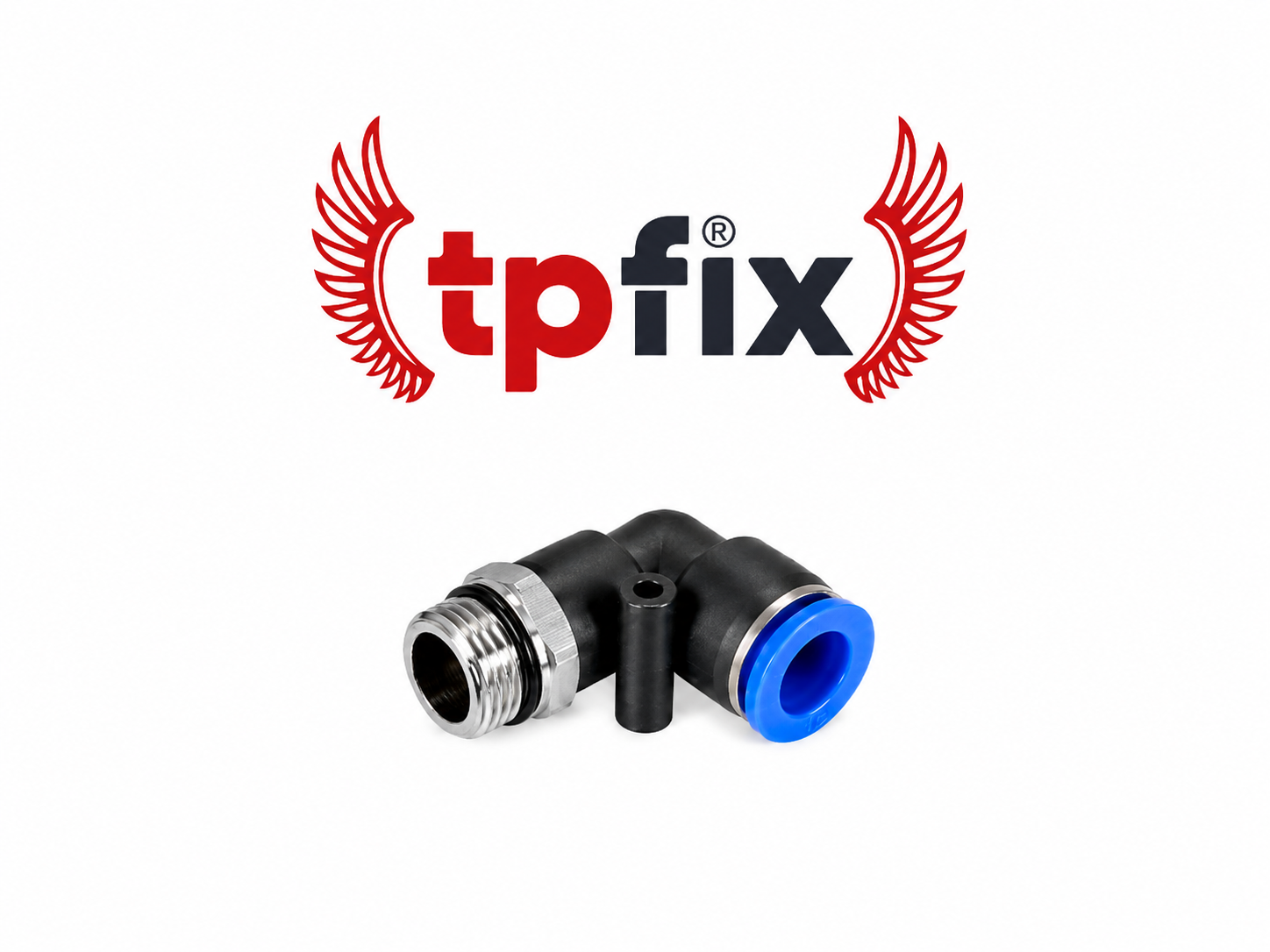

Złączka wtykowa kątowa GZ TPL12-02 – przewód 12 mm / gwint G 1/4
Profesjonalna złączka pneumatyczna kątowa 90°
Złączka wtykowa kątowa TPL12-02 marki TPFIX umożliwia szybkie i bezpieczne połączenie przewodu pneumatycznego o średnicy 12 mm z elementami posiadającymi gwint 1/4. Dzięki konstrukcji kątowej 90° doskonale sprawdza się w miejscach, gdzie przestrzeń montażowa jest ograniczona.
Mechanizm typu push-in pozwala na błyskawiczne podłączenie przewodu bez użycia dodatkowych narzędzi, skracając czas montażu i serwisowania instalacji pneumatycznych.
Zastosowanie
✔ Instalacje pneumatyczne
✔ Automatyka przemysłowa
✔ Linie produkcyjne
✔ Siłowniki pneumatyczne
✔ Rozdzielacze i kolektory
✔ Maszyny CNC
✔ Kompresory
✔ Robotyka
✔ Urządzenia pakujące
Najważniejsze zalety
✅ Konstrukcja kątowa 90°
✅ Szybki montaż przewodu bez narzędzi
✅ Szczelne i trwałe połączenie
✅ Kompaktowe wymiary
✅ Odporność na uszkodzenia mechaniczne
✅ Możliwość wielokrotnego podłączania przewodu
✅ Wysoka jakość wykonania

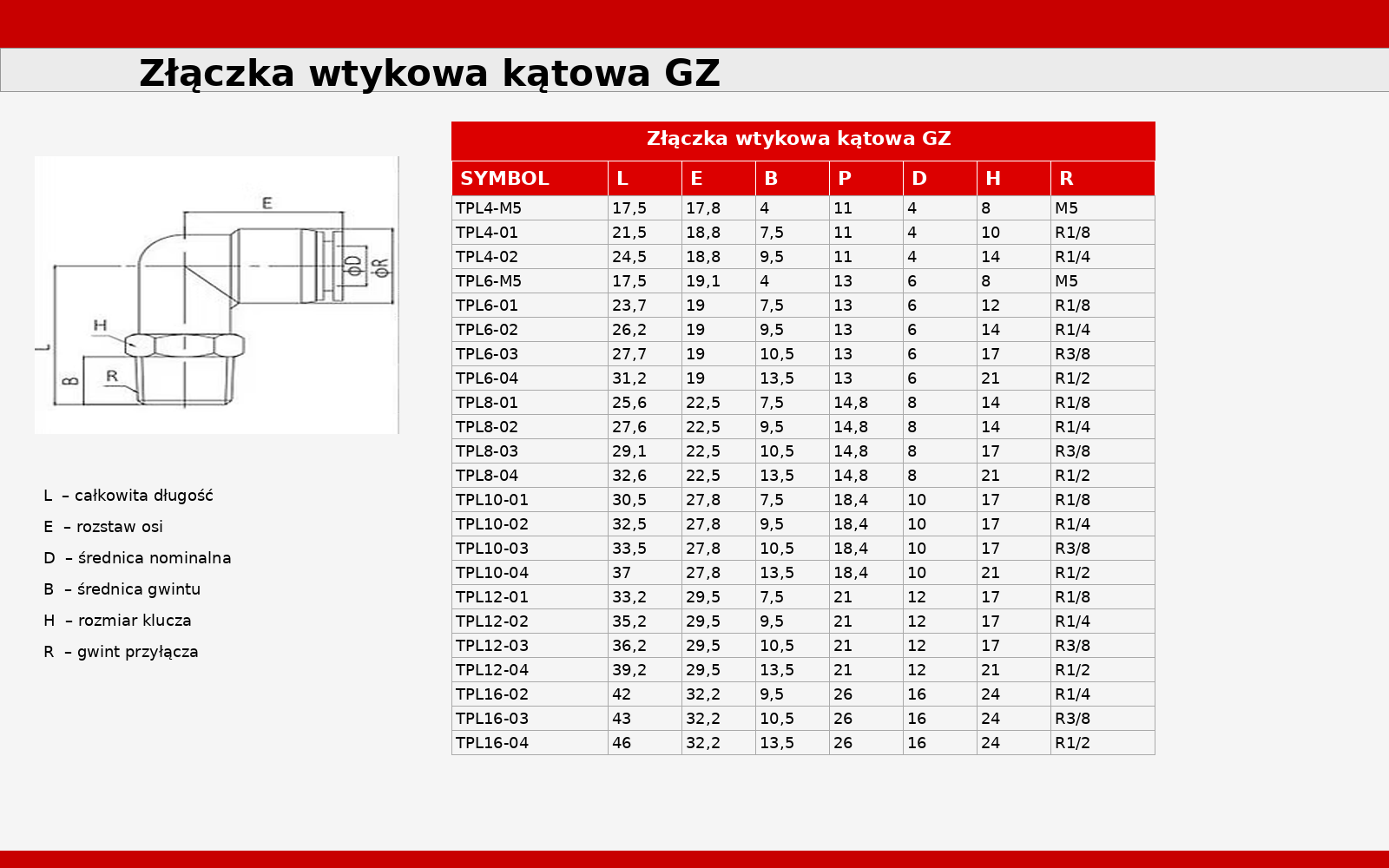

Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | TPL12-02 |
| Typ | Złączka wtykowa kątowa GZ |
| Średnica przewodu | 12 mm |
| Gwint | 1/4 |
| Długość całkowita (L) | 35,2 mm |
| Rozstaw osi (E) | 29,5 mm |
| Średnica gwintu (B) | 9,5 mm |
| Średnica korpusu (P) | 21 mm |
| Rozmiar klucza (H) | 17 mm |
| Kąt | 90° |
| Medium robocze | Sprężone powietrze |
| Materiał | Tworzywo techniczne + elementy metalowe niklowane |
| Uszczelnienie | NBR |
Najczęściej zadawane pytania
Do jakiego przewodu pasuje złączka TPL12-02?
Model przeznaczony jest do przewodów pneumatycznych o średnicy zewnętrznej 12 mm.
Jaki gwint posiada złączka?
Produkt wyposażony jest w gwint zewnętrzny 1/4.
Czy przewód można wielokrotnie odłączać?
Tak. Mechanizm szybkozłącza umożliwia wielokrotne podłączanie i odłączanie przewodu przy zachowaniu wysokiej szczelności.
Czy złączka nadaje się do instalacji sprężonego powietrza?
Tak. Produkt został zaprojektowany do zastosowań pneumatycznych oraz systemów automatyki przemysłowej.
Czy montaż wymaga specjalnych narzędzi?
Nie. Przewód montowany jest poprzez wsunięcie go do gniazda szybkozłącza.
