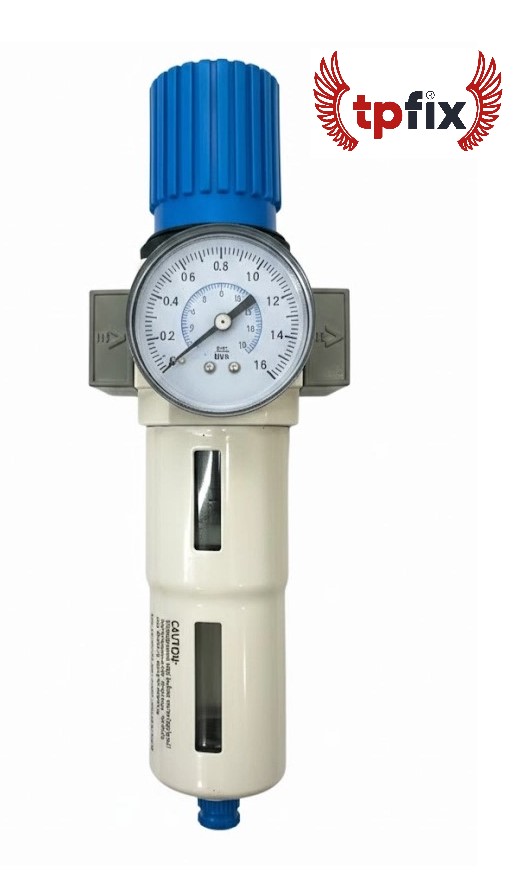

Filtroreduktor pneumatyczny MIDI TFR12 1/2" – filtr 20 µm, reduktor ciśnienia, manometr

TFR12 1/2" to kompaktowy filtroreduktor przeznaczony do przygotowania sprężonego powietrza w instalacjach pneumatycznych. Urządzenie łączy w jednej obudowie filtr sprężonego powietrza oraz reduktor ciśnienia, dzięki czemu pozwala jednocześnie usuwać zanieczyszczenia z medium oraz ustawić wymagane ciśnienie robocze.

Filtracja na poziomie 20 mikronów ogranicza przedostawanie się cząstek stałych i zanieczyszczeń do dalszej części instalacji, chroniąc m.in. siłowniki, rozdzielacze, zawory oraz narzędzia pneumatyczne. Reduktor pozwala natomiast płynnie ustawić ciśnienie wyjściowe w zakresie 1,5–12 bar.

Dzięki standardowemu przyłączu G 1/2", przepływowi do 2600 l/min oraz kompaktowej konstrukcji, TFR12 sprawdzi się zarówno w instalacjach warsztatowych, jak i układach automatyki oraz maszynach przemysłowych.

Manometr oraz uchwyty montażowe znajdują się w zestawie.

Najważniejsze cechy filtroreduktora MIDI TFR12

• filtr i reduktor ciśnienia w jednym urządzeniu,
• filtracja sprężonego powietrza: 20 µm,
• przepływ: do 2600 l/min,
• zakres regulacji ciśnienia: 1,5–12 bar,
• maksymalne ciśnienie wejściowe: 16 bar,
• standardowe przyłącza: G 1/2",
• ręczny i półautomatyczny spust kondensatu,
• czytelny manometr w zestawie,
• uchwyty montażowe w zestawie,
• kompaktowa konstrukcja,
• łatwa regulacja i kontrola ciśnienia roboczego.

Dane techniczne – TFR12

Jak działa filtroreduktor TFR12?

Sprężone powietrze trafiające do urządzenia w pierwszej kolejności jest oczyszczane z cząstek stałych i zanieczyszczeń. Filtr o dokładności 20 µm pomaga ograniczyć ich przedostawanie się do dalszej części układu pneumatycznego.

Następnie reduktor umożliwia obniżenie ciśnienia wejściowego i ustawienie odpowiedniej wartości roboczej. Stabilne ciśnienie poprawia powtarzalność działania urządzeń pneumatycznych i pomaga chronić je przed pracą przy nieprawidłowych parametrach.

Zgromadzony w zbiorniku kondensat można usunąć za pomocą ręcznego zaworu spustowego.

Zastosowanie filtroreduktora TFR12 1/2"

TFR12 może być stosowany w wielu układach wykorzystujących sprężone powietrze, między innymi w:

• instalacjach pneumatycznych,
• stanowiskach warsztatowych i serwisowych,
• układach automatyki przemysłowej,
• maszynach produkcyjnych,
• szafach sterowniczych,
• systemach OEM,
• liniach montażowych,
• maszynach pakujących i dozujących,
• instalacjach z siłownikami pneumatycznymi,
• instalacjach z rozdzielaczami i zaworami pneumatycznymi,
• układach zasilających narzędzia pneumatyczne.

Dlaczego warto stosować filtroreduktor?

Oczyszczone i odpowiednio wyregulowane sprężone powietrze ma bezpośredni wpływ na prawidłową pracę instalacji pneumatycznej.

Zastosowanie TFR12 pomaga:

• ograniczyć ilość zanieczyszczeń trafiających do instalacji,
• chronić elementy pneumatyczne przed przyspieszonym zużyciem,
• utrzymać stabilne ciśnienie robocze,
• poprawić powtarzalność działania siłowników i zaworów,
• ograniczyć ryzyko awarii wynikających z zanieczyszczenia instalacji,
• połączyć filtrację i regulację ciśnienia w jednym kompaktowym urządzeniu.

FAQ – najczęściej zadawane pytania

1. Czy TFR12 jest filtrem i reduktorem w jednym urządzeniu?

Tak. TFR12 jest filtroreduktorem, czyli łączy funkcję oczyszczania sprężonego powietrza oraz regulacji ciśnienia roboczego.

2. Jaki jest stopień filtracji TFR12?

Filtr zatrzymuje zanieczyszczenia o wielkości 20 mikronów i większej.

3. Jaki przepływ zapewnia filtroreduktor TFR12?

Maksymalny deklarowany przepływ wynosi do 2600 l/min.

4. W jakim zakresie można regulować ciśnienie?

Ciśnienie wyjściowe można regulować w zakresie od 1,5 do 12 bar. Maksymalne ciśnienie wejściowe wynosi 16 bar.

5. Czy manometr znajduje się w zestawie?

Tak. Manometr oraz uchwyty montażowe są dołączone do zestawu.

6. Czy TFR12 posiada naolejacz?

Nie. TFR12 posiada filtr oraz reduktor ciśnienia. Jeżeli instalacja wymaga smarowania mgłą olejową, należy zastosować dodatkową smarownicę / naolejacz.

7. Jak należy zamontować filtroreduktor?

Urządzenie powinno pracować w pozycji pionowej, ze zbiornikiem kondensatu skierowanym w dół. Zapewnia to prawidłowe oddzielanie i odprowadzanie kondensatu.

8. Czy TFR12 pasuje do standardowych elementów pneumatycznych?

Tak. Przyłącze G 1/2" jest powszechnie stosowane w pneumatyce i umożliwia współpracę z odpowiednimi złączkami, przewodami, zaworami i pozostałymi elementami instalacji.
