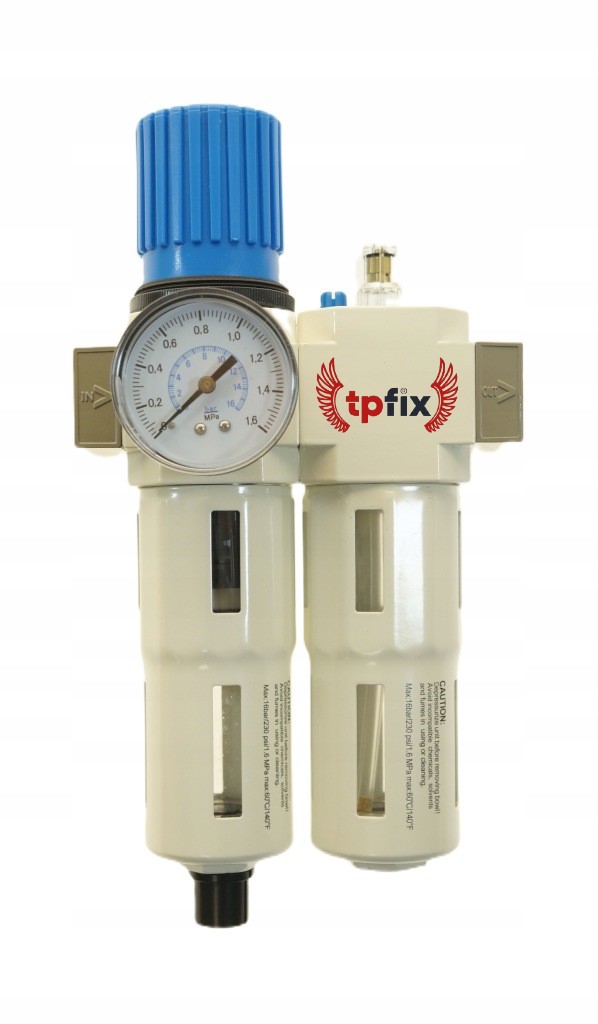

Zespół przygotowania sprężonego powietrza 1/4″ – filtr reduktor naolejacz

Kompletny zespół przygotowania sprężonego powietrza przeznaczony do ochrony i prawidłowego zasilania urządzeń pneumatycznych. Łączy funkcje filtra, reduktora ciśnienia oraz naolejacza, dzięki czemu umożliwia kompleksowe przygotowanie powietrza przed jego doprowadzeniem do narzędzi, siłowników i pozostałych elementów instalacji.

Filtr oddziela zanieczyszczenia stałe oraz kondensat, reduktor umożliwia ustawienie stabilnego ciśnienia roboczego, a naolejacz dozuje olej do przepływającego powietrza. Tak przygotowane powietrze pomaga ograniczyć zużycie elementów pneumatycznych i zwiększa niezawodność całego układu.

Wysoki przepływ wynoszący 1000 l/min oraz maksymalne ciśnienie 16 bar umożliwiają zastosowanie zespołu zarówno w instalacjach warsztatowych, jak i przemysłowych.

Zastosowanie

• instalacje sprężonego powietrza,
• kompresory i urządzenia warsztatowe,
• narzędzia pneumatyczne,
• siłowniki i napędy pneumatyczne,
• automatyka maszyn i urządzeń,
• linie montażowe i produkcyjne,
• maszyny przemysłowe,
• systemy wymagające czystego, ustabilizowanego i naoliwionego powietrza.

Dlaczego warto wybrać zespół przygotowania powietrza?

• trzy funkcje w jednym urządzeniu: filtr, reduktor i naolejacz,
• stabilizacja ciśnienia roboczego,
• ograniczenie ilości zanieczyszczeń i kondensatu w instalacji,
• ochrona narzędzi pneumatycznych przed przyspieszonym zużyciem,
• wysoka przepustowość wynosząca 1000 l/min,
• regulacja ciśnienia w zakresie od 1,5 do 12 bar,
• trwały aluminiowy korpus,
• kompaktowa konstrukcja ułatwiająca montaż,
• półautomatyczny lub ręczny zrzut kondensatu.

Dane techniczne

• typ: zespół przygotowania sprężonego powietrza,
• funkcje: filtr, reduktor ciśnienia, naolejacz,
• medium: sprężone powietrze,
• gwint przyłączeniowy: G 1/4″,
• maksymalne ciśnienie: 16 bar,
• zakres regulacji ciśnienia: 1,5–12 bar,
• przepływ: 1000 l/min,
• stopień filtracji: 20 μm,
• temperatura pracy: od -10°C do +60°C,
• materiał korpusu: aluminium,
• zalecany olej: 2S A,
• zrzut kondensatu: półautomatyczny lub ręczny.

Wymiary

• A: 104 mm,
• B: 92 mm,
• C: 207,5 mm,
• D: 123,5 mm,
• E: 17,5 mm.

Jak działa zespół przygotowania powietrza?

1. Sprężone powietrze przepływa przez filtr, który oddziela zanieczyszczenia stałe i kondensat.
2. Reduktor obniża ciśnienie do ustawionej wartości i utrzymuje je na stabilnym poziomie.
3. Naolejacz wprowadza do strumienia powietrza odpowiednio ustawioną ilość oleju.
4. Oczyszczone, ustabilizowane i naoliwione powietrze trafia do urządzeń pneumatycznych.

Najczęstsze pytania – FAQ

Czy naolejacz eliminuje konieczność ręcznego smarowania narzędzi?
Naolejacz dozuje olej bezpośrednio do przepływającego powietrza. Należy jednak regularnie kontrolować poziom oleju w zbiorniku i uzupełniać go zalecanym środkiem smarnym.

Czy urządzenie nadaje się do kompresorów warsztatowych?
Tak. Zespół może współpracować z kompresorami oraz instalacjami warsztatowymi wyposażonymi w zgodne przyłącze G 1/4″.

Jakie zanieczyszczenia oddziela filtr?
Filtr usuwa pył, kurz, inne zanieczyszczenia stałe oraz kondensat. Stopień filtracji wynosi 20 μm.

Czy zespół można stosować w instalacjach przemysłowych?
Tak. Maksymalne ciśnienie 16 bar, przepływ 1000 l/min i aluminiowy korpus pozwalają na zastosowanie urządzenia w wielu układach przemysłowych.

Jak często należy usuwać kondensat?
Częstotliwość zależy od wilgotności powietrza i intensywności pracy instalacji. Kondensat należy regularnie kontrolować i odprowadzać za pomocą półautomatycznego lub ręcznego zaworu zrzutowego.

Na co zwrócić uwagę przed montażem?
Przed montażem należy sprawdzić kierunek przepływu powietrza, zgodność gwintu G 1/4″ oraz wymagane parametry ciśnienia i przepływu instalacji.
