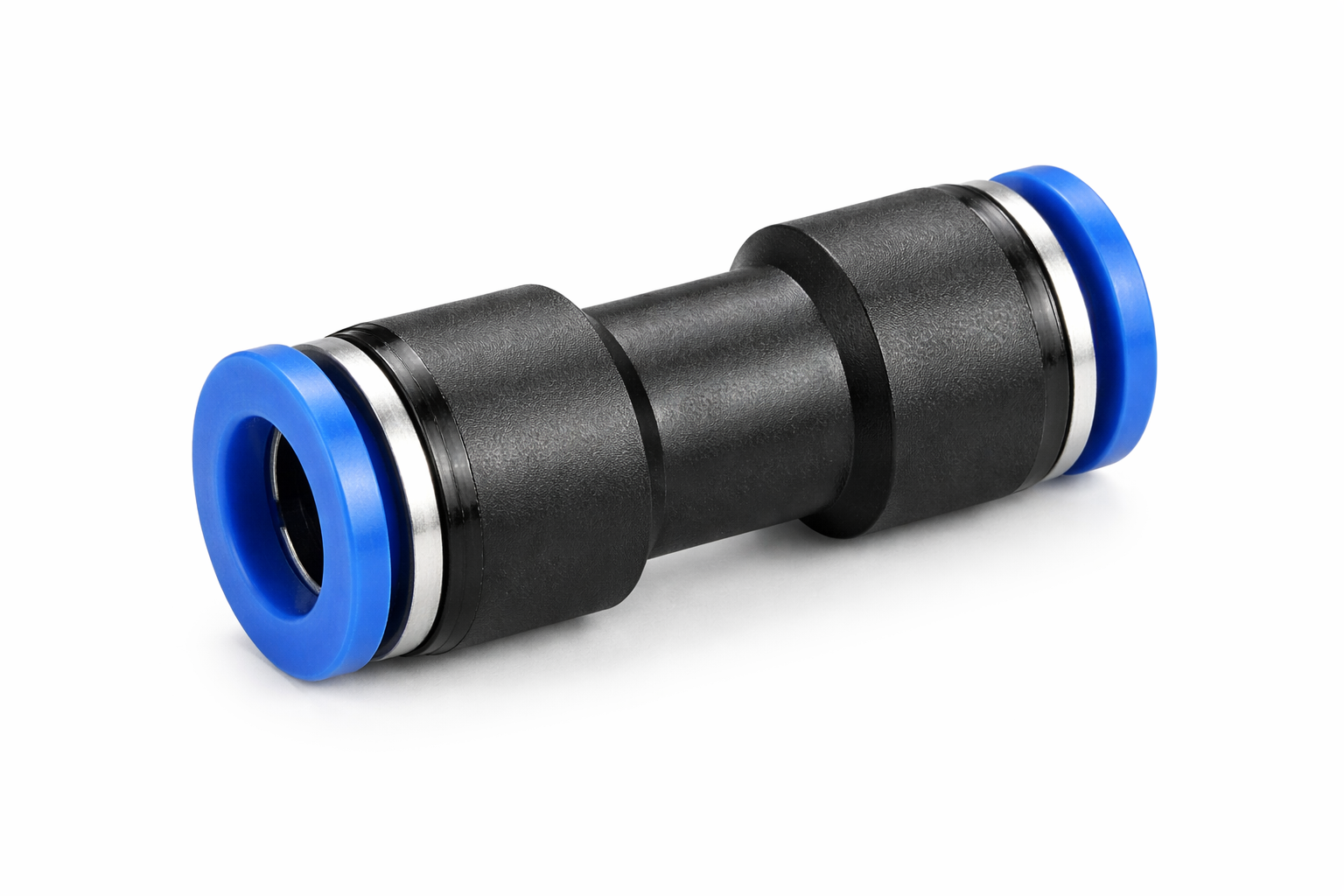

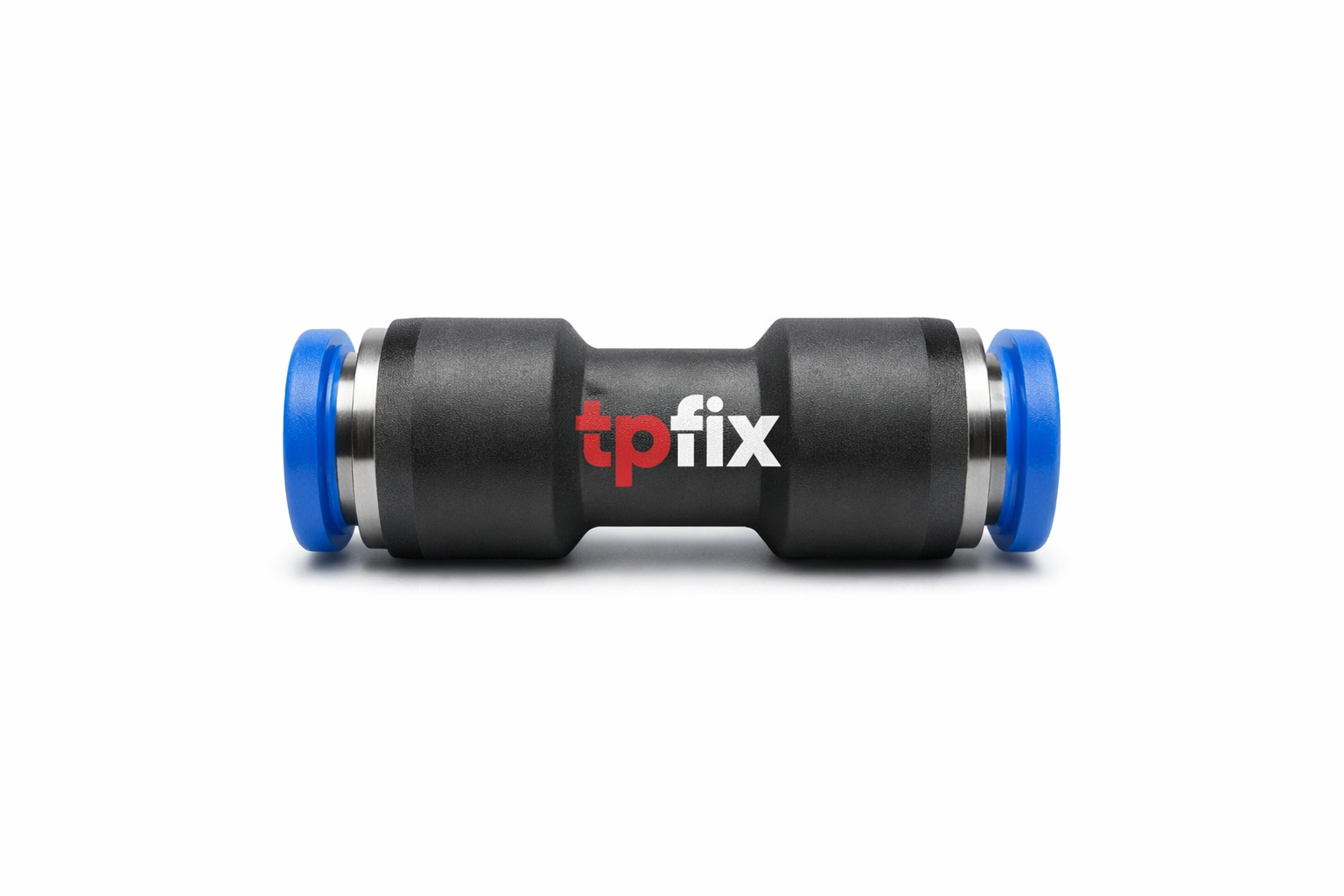

Złączka pneumatyczna prosta przelotowa 16 mm wtykowa

Kod producenta: TPU16

Przeznaczenie

Złączka pneumatyczna prosta przelotowa przeznaczona do łączenia przewodów pneumatycznych o średnicy zewnętrznej 16 mm w instalacjach sprężonego powietrza oraz układach automatyki.

Kompatybilna z przewodami:

• poliuretanowymi (PU)
• polietylenowymi (PE)
• poliamidowymi (PA)

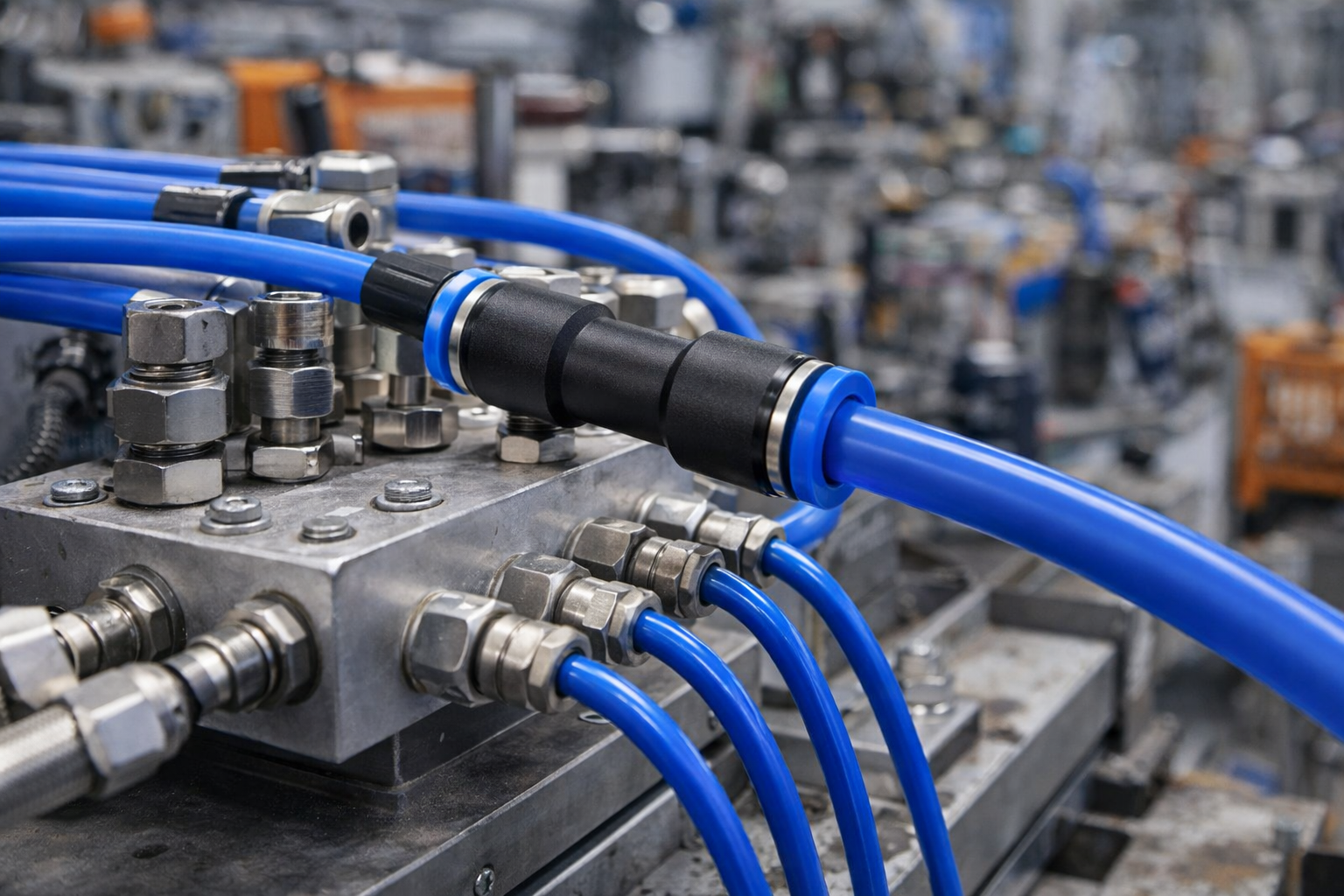

Stosowana w instalacjach przemysłowych, motoryzacji, maszynach pakujących, systemach sterowania i układach pomiarowych.

Konstrukcja

Złączka typu push-in (wtykowa), przelotowa, umożliwiająca szybkie połączenie dwóch odcinków przewodu o tej samej średnicy.

Elementy konstrukcyjne:

• korpus z tworzywa PBT
• pierścień zaciskowy ze stali nierdzewnej
• uszczelnienie elastomerowe (NBR)

Mechanizm blokujący oparty na pierścieniu zaciskowym z zębami stalowymi zapewnia osiowe utrzymanie przewodu oraz szczelność połączenia.

Demontaż realizowany poprzez wciśnięcie pierścienia zwalniającego.

Parametry techniczne

• Typ: złączka prosta przelotowa
• Średnica przewodu: 16 mm
• Medium robocze: sprężone powietrze
• Maksymalne ciśnienie robocze: 15 bar
• Zakres temperatury pracy: 0°C do +60°C
• Montaż: bez narzędziowy (push-in)Właściwości eksploatacyjne

• odporność na drgania i obciążenia dynamiczne typowe dla instalacji pneumatycznych
• odporność na działanie standardowych czynników chemicznych stosowanych w przemyśle
• niska masa własna
• stabilność wymiarowa w zakresie temperatur roboczych
