Trójnik pneumatyczny typu Y – szybkie i szczelne rozdzielenie instalacji

Trójnik pneumatyczny wtykowy typu TPY12 (push-in) to profesjonalna złączka przeznaczona do rozdzielania przewodów w instalacjach sprężonego powietrza. Dzięki konstrukcji skośnej zapewnia lepszy przepływ powietrza i mniejsze spadki ciśnienia niż standardowe trójniki typu T.

System szybkozłączny (push-in) umożliwia błyskawiczny montaż – wystarczy wsunąć przewód bez użycia narzędzi.

Najważniejsze zalety

✔ szybki montaż bez narzędzi

✔ wysoka szczelność (uszczelnienie O-ring)

✔ możliwość wielokrotnego użycia

✔ odporność na ciśnienie i uszkodzenia

✔ kompaktowa budowa – idealna do ciasnych przestrzeni

Zastosowanie

• instalacje sprężonego powietrza
• automatyka przemysłowa
• maszyny i linie produkcyjne
• warsztaty i serwisy
• systemy pneumatyczne

Dostępne rozmiary

• 4 mm
• 6 mm
• 8 mm
• 10 mm
• 12 mm
• 16 mm

dobierz średnicę dokładnie do przewodu

DANE TECHNICZNE

Typ: trójnik pneumatyczny Y (skośny)

Rodzaj złącza: szybkozłączka wtykowa (push-in)

Seria: TPY Parametry robocze

Medium:

• sprężone powietrze
• próżnia

Ciśnienie robocze:

• od -0,95 bar do 15 bar

Temperatura pracy:

• od -20°C do +70°C

Materiał

• korpus: tworzywo techniczne (PBT / acetal)
• uszczelnienie: NBR (O-ring)
• pierścień zaciskowy: metal (mosiądz niklowany / stal)

Kompatybilne przewody

• PU (poliuretan)
• PA (poliamid)
• PE (polietylen)
• PVC

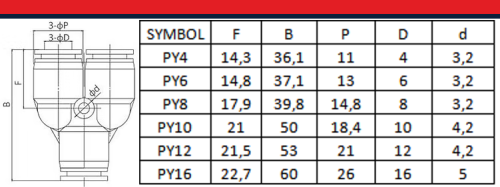

Dostępne warianty (seria TPY)

• TPY4 – 4 mm
• TPY6 – 6 mm
• TPY8 – 8 mm
• TPY10 – 10 mm
• TPY12 – 12 mm
• TPY16 – 16 mm

Cechy konstrukcyjne

• system szybkozłączny push-in
• szczelne połączenie dzięki O-ring
• odporność na wibracje
• możliwość wielokrotnego montażu

PORADNIK (Q&A)

Jak dobrać odpowiedni trójnik pneumatyczny typu Y?

Najważniejsza zasada:

średnica złączki musi być taka sama jak średnica przewodu.

Przykład:

• przewód 8 mm → trójnik 8 mm (TPY8)

Niedopasowanie może powodować nieszczelność lub wysunięcie przewodu.

Czy montaż wymaga narzędzi?

Nie.

Złączka działa w systemie push-in – wystarczy wsunąć przewód do oporu i połączenie jest gotowe.

Czy można rozłączyć przewód?

Tak.

Aby odłączyć przewód:

1. naciśnij pierścień zwalniający
2. wyciągnij przewód

Złączkę można używać wielokrotnie bez utraty właściwości.

Dlaczego warto wybrać trójnik typu Y zamiast T?

Trójnik Y:

✔ zapewnia lepszy przepływ powietrza

✔ zmniejsza spadki ciśnienia

✔ poprawia efektywność instalacji
