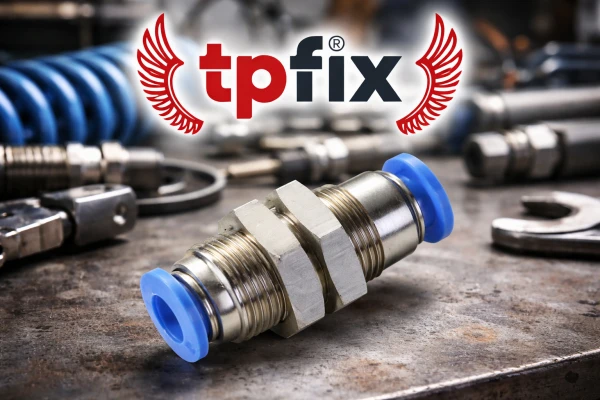

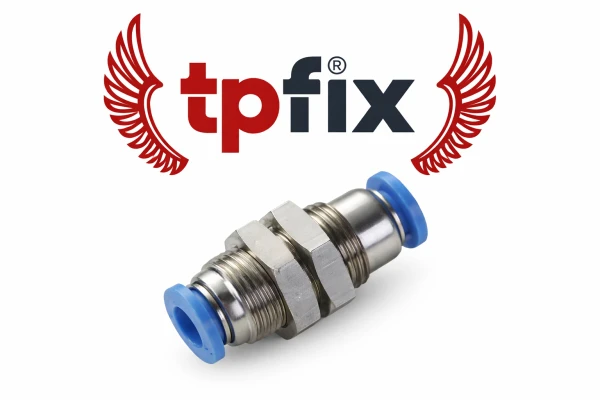

ZŁĄCZKA WTYKOWA GRODZIOWA PROSTA TPM12

Profesjonalna złączka wtykowa grodziowa prosta 12mm przeznaczona do instalacji pneumatycznych i przemysłowych. Umożliwia szczelne przejście przewodu przez ściankę (grodź) oraz szybkie połączenie przewodów bez użycia narzędzi.

Produkt wykonany w całości w standardzie przemysłowym – korpus z mosiądzu niklowanego, zapewniający trwałość i odporność na korozję.

NAJWAŻNIEJSZE ZALETY

✔️ Szybki montaż typu push-in (wtykowy)

• ✔️ Montaż w ściance / panelu (grodziowy)
• ✔️ Wysoka szczelność i trwałość
• ✔️ Odporność na korozję – mosiądz niklowany
• ✔️ Możliwość wielokrotnego użycia
• ✔️ Stabilne i bezpieczne prowadzeni

DANE TECHNICZNE

• Typ: złączka wtykowa prosta grodziowa
• Materiał korpusu: mosiądz niklowany
• Uszczelnienie: O-ring NBR

Medium robocze:

• sprężone powietrze
• próżnia
• gazy neutralne
• woda / oleje (w zależności od zastosowania) ()

Ciśnienie robocze:

• od -0,98 bar do 16 bar (standard przemysłowy) ()

Temperatura pracy:

• od -20°C do +80°C (standard) ()
• do +150°C w wybranych wersjach ()

Zakres średnic przewodów:

• 4 mm – 16 mm ()

Gwinty:

• metryczne: M12x1 – M27x1

Typ połączenia:

• szybkozłącze pneumatyczne (push-in)

ZASTOSOWANIE

• instalacje pneumatyczne
• automatyka przemysłowa
• maszyny i linie produkcyjne
• kompresory i układy sprężonego powietrza
• przejścia przewodów przez obudowy i panele

JAK DZIAŁA ZŁĄCZKA?

1. Wkładasz przewód w złączkę
2. Mechanizm zaciskowy blokuje wąż
3. Uszczelnienie zapewnia szczelność

Aby rozłączyć – wystarczy wcisnąć pierścień i wyjąć przewód.

PORADNIK ZAKUPOWY (FAQ)

➡️ Jak dobrać odpowiedni rozmiar?

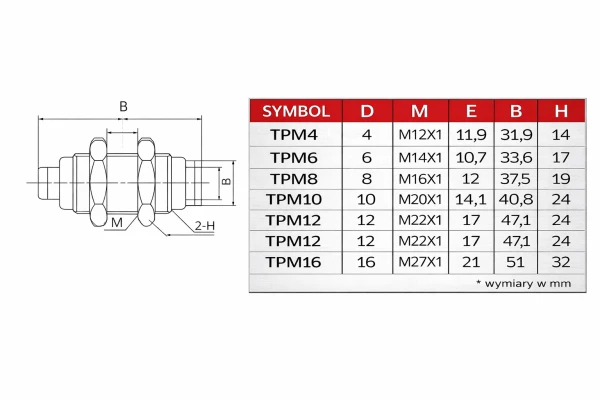

Dobierz średnicę złączki (D) do zewnętrznej średnicy przewodu pneumatycznego (np. 6 mm → TPM6).

➡️ Czy złączka jest szczelna?

Tak – posiada uszczelnienie O-ring oraz mechanizm zaciskowy, który zapewnia pełną szczelność.

➡️ Do czego służy wersja grodziowa?

Umożliwia przeprowadzenie przewodu przez ściankę i jego stabilne zamocowanie – bez luzów i przecieków.

➡️ Czy można ją wielokrotnie używać?

Tak – system push-in pozwala na wielokrotne podłączanie i odłączanie przewodu bez utraty właściwości.

➡️ Do jakich przewodów pasuje?

• PU (poliuretan)
• PA (poliamid)
• PE (polietylen)

➡️ Czy nadaje się do kompresora?

Tak – standardowo stosowana w instalacjach sprężonego powietrza.

➡️ Dlaczego mosiądz niklowany?

• odporność na korozję
• wysoka trwałość
• odporność na warunki przemysłowe ()

ZAWARTOŚĆ ZESTAWU

✔️ 1x złączka wtykowa grodziowa prosta (wybrany rozmiar)

DLACZEGO WARTO?

✔️ jakość przemysłowa

✔️ szybki montaż bez narzędzi

✔️ wysoka szczelność

✔️ trwałość na lata
