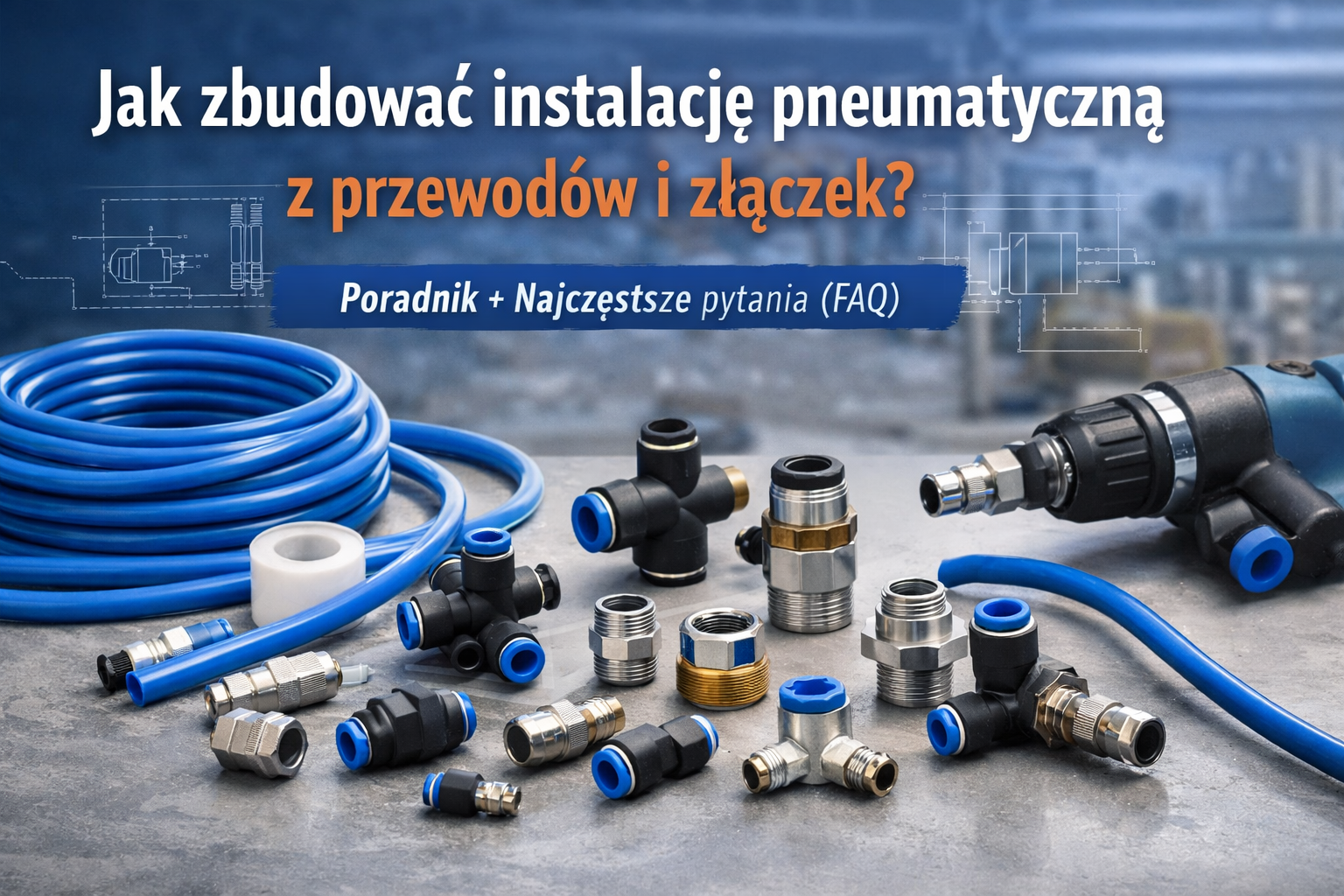

Jak zbudować instalację pneumatyczną z przewodów i złączek?

Instalacja pneumatyczna nie musi być skomplikowana. W większości przypadków składa się z dwóch podstawowych elementów: przewodów pneumatycznych i złączek.

Problem pojawia się wtedy, gdy są źle dobrane — skutkiem są nieszczelności, spadki ciśnienia i awarie urządzeń.

W tym poradniku pokażemy:

• jak dobrać przewody i złączki

• jak połączyć instalację krok po kroku

• jakie błędy najczęściej powodują problemy

---

Z czego składa się instalacja pneumatyczna?

Każda instalacja (np. w warsztacie lub przy kompresorze) opiera się na kilku elementach:

Przewody pneumatyczne

Odpowiadają za transport sprężonego powietrza.

Najczęściej stosowane:

• PU (poliuretanowe) – elastyczne, odporne na zginanie

• PA (poliamidowe) – sztywne, wytrzymałe na wysokie ciśnienie

W praktyce najczęściej wybierane są przewody PU, szczególnie do warsztatów i instalacji ruchomych.

---

Złączki pneumatyczne

Służą do łączenia przewodów oraz podłączania urządzeń.

Najpopularniejsze typy:

• proste (łączenie przewodów)

• kolanka (zmiana kierunku)

• trójniki (rozgałęzienia)

• złączki gwintowane (połączenie z urządzeniem)

Najwygodniejsze są złączki typu push-in (wciskane), ponieważ umożliwiają szybki montaż bez narzędzi.

---

Jak zbudować instalację pneumatyczną – krok po kroku

1. Wybierz źródło powietrza (np. kompresor)

2. Dobierz średnicę przewodu

3. Dopasuj złączki do przewodu

4. Połącz elementy (wciskając przewód w złączki)

5. Sprawdź szczelność

Kluczowe znaczenie ma dobre dopasowanie elementów.

---

Najczęstsze pytania

Jak dobrać średnicę przewodu pneumatycznego?

Średnica przewodu zależy od:

• długości instalacji

• zapotrzebowania na powietrze

Zasada:

• krótkie odcinki – mniejsze średnice (np. 6 mm)

• długie instalacje – większe (np. 10–12 mm)

Zbyt mały przewód powoduje spadki ciśnienia.

---

Jaki przewód pneumatyczny wybrać – PU czy PA?

• PU – elastyczny, idealny do warsztatów i ruchomych elementów

• PA – sztywny, do instalacji przemysłowych

W większości zastosowań lepszym wyborem jest przewód PU.

---

Jak dobrać złączkę do przewodu?

Zasada:
średnica przewodu musi odpowiadać średnicy złączki

Przykład:
przewód 8 mm → złączka 8 mm

Dodatkowo należy sprawdzić:

• typ gwintu (np. 1/4", 1/8")

• rodzaj złączki

---

Dlaczego przewód wypada ze złączki?

Najczęstsze przyczyny:

• zła średnica

• nierówno ucięty przewód

• zużyta lub niskiej jakości złączka

To jeden z najczęstszych problemów w instalacjach pneumatycznych.

---

Jak działa złączka pneumatyczna push-in?

• przewód jest wciskany do środka

• pierścień zaciska go automatycznie

• uszczelnienie powstaje wewnątrz złączki

Montaż trwa kilka sekund.

---

Jak zrobić rozgałęzienie instalacji?

Należy użyć trójnika pneumatycznego.

Pozwala to:

• podłączyć kilka urządzeń

• łatwo rozbudować instalację

---

Jak zmienić kierunek przewodu?

Zamiast zginać przewód, należy użyć kolanka 90°.

Zapewnia to:

• lepszy przepływ powietrza

• brak załamań

• mniejsze ryzyko uszkodzenia

---

Jak uszczelnić połączenia pneumatyczne?

Dotyczy to połączeń gwintowanych:

• taśma teflonowa (PTFE)

• pasta uszczelniająca

Nie stosuje się tego przy złączkach typu push-in.

---

Praktyczne przykłady zastosowania

Podłączenie kompresora do narzędzia

Potrzebne elementy:

• przewód PU 8 mm

• szybkozłączka

• złączka gwintowana 1/4"

---

Instalacja pneumatyczna w warsztacie

• główna linia – większa średnica (np. 10–12 mm)

• odgałęzienia – trójniki

• zmiana kierunku – kolanka

---

Kilka maszyn w jednej instalacji

Rozwiązanie:

• jedna linia główna

• trójniki do rozdziału

• osobne przewody do każdej maszyny

---

Najczęstsze błędy w pneumatyce

• zła średnica przewodu

• niedopasowane złączki

• brak uszczelnienia gwintów

• zaginanie przewodów zamiast użycia kolanek

• stosowanie niskiej jakości złączek

---

Jak dobrać elementy do swojej instalacji?

Przy budowie instalacji pneumatycznej:

• do zastosowań uniwersalnych warto wybrać przewody PU

• do szybkiego montażu najlepiej sprawdzają się złączki push-in

• do rozgałęzień używa się trójników

• do zmiany kierunku stosuje się kolanka

Na stronie TPfix dostępne są wszystkie elementy potrzebne do budowy kompletnej instalacji pneumatycznej.

---

Szybkie odpowiedzi

• najlepszy przewód: PU

• najczęstszy problem: zły rozmiar złączki

• szybki montaż: złączki push-in

• rozgałęzienie: trójnik

• zmiana kierunku: kolanko

---

Podsumowanie

Dobrze zaprojektowana instalacja pneumatyczna składa się z odpowiednio dobranych przewodów i złączek.

Prawidłowy dobór elementów eliminuje nieszczelności, zapewnia stabilne ciśnienie i wydłuża żywotność całego systemu.
